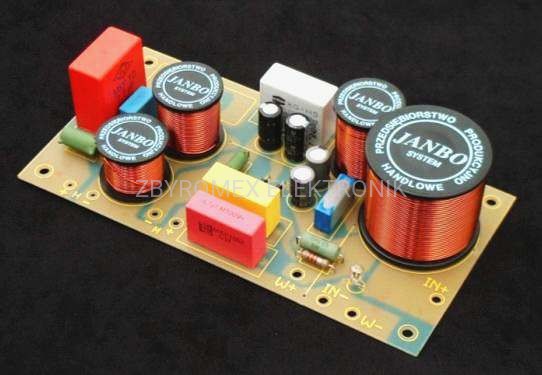

Zwrotnica trójdrożna J-3 4 ohm
Opis
ZWROTNICA TRÓJDROŻNA J-3
Najlepsza układowo zwrotnica trójdrożna !
Wykonywana w dwóch wariantach impedancji obciążeń:
- Wszystkie głośniki - 8 W
- Wszystkie głośniki - 4 W
PARAMETR | Wartość | Jedn. |
Dopuszczalna ciągła moc przenoszona przez zwrotnicę | 160 | VA |
Częstotliwość podziału | 2500/6500 | Hz |
Tłumienia | 6/12/6/12 | dB/okt. |
Zwrotnice serii J-3 z dodatkowym oznaczeniem A,AN,B lub bez liter
różnią się jedynie częstotliwościami podziału.
Schematy ideowe są identyczne. W torze nisko- i średniotonowym
zastosowano korektory impedancji głośników.
Zwrotnica może być zastosowana w kolumnach dużej mocy z wysokimi
wymaganiami jakościowymi np. w silnych kolumnach domowych.
Dodatkowo zwrotnica posiada iskiernik, który zabezpiecza
końcówki mocy typu MOS, starszych wzmacniaczy, przed przepięciami
zwrotnymi indukowanymi na cewkach zwrotnicy.
Zwrotnice J-3 nadają się do obsady głośników typu TONSIL,
przy zastosowaniu kopułkowych głośników średniotonowych.
Tak jak w zestawach typu "PERFEKT"
Zwrotnice typu J-3 są wyrobem półprofesjonalnym o wyjątkowo
przyjemnym brzmieniu dzięki utrzymaniu równowagi fazowej
(podziały bliżej niż 3 oktawy) w każdej gałęzi filtra.
